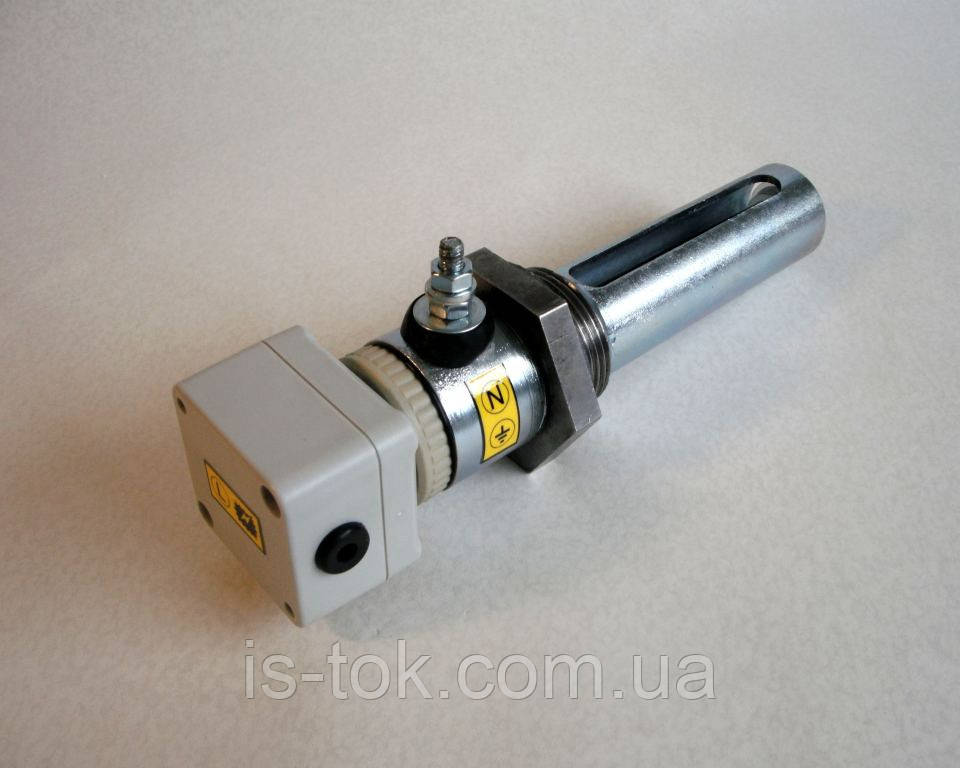

Водонагрівач електродний 2,5...5 кВт

1. Призначення

Електродні водонагрівачі ЕВН призначені для:

· Облаштування високоефективних індивідуальних систем опалення з баком-акумулятором тепла

· Нагрівання водопровідної води в установках гарячого водопостачання в промисловості та комунальній сфері

· Застосування замість ТЕН у різних водогрійних установках (як несеться ТЕН)

2. Пристрій і принцип роботи

Принцип роботи електродного водонагрівача — пряме перетворення електричної енергії на теплове під час проходження змінного струму через воду від одного електрода до іншого.

Даним принципом зумовлена конструкція електродного водонагрівача, який складається з металевого корпусу з отворами, що є одним електродом, і другого — штирового електрода, встановленого в корпус через герметичний ізолятор. Обидва електроди мають клеми в захисних кожухах для під'єднання дротів живлення.

Потужність електродних водонагрівачів визначається електропровідністю (удельним опором) води, що нагрівається.

Чим вище числове значення електропровідності води — тим вище значення струму водонагрівача і, відповідно, його потужності.

Відмітною особливістю роботи електродних водонагрівачів є плавне збільшення споживаного струму і, відповідно, збільшення відданої потужності, пропорційне зростанню температури води (через підвищення її електропровідності). Так, за температури води 15 °C електродний водонагрівач розвиває приблизно 50% своєї номінальної потужності, за 60 °C — приблизно 100%, за 80 °C — приблизно 125%, і т.ін.

3. Основні технічні характеристики

4. Вказівки заходів безпеки

Прилад використовує небезпечне для життя напруження!

Монтаж електричної схеми живлення й керування приладом мають проводити електрики, що вивчали справжнє керівництво з експлуатації та мають відповідну кваліфікацію та допуск.

Під час експлуатації та технічного обслуговування приладів необхідно дотримуватися вимог «Правлін технічної експлуатації електропристроїв споживачів» і «Правил техніки  у разі безпеки  експлуатації електричних параметрів споживачів».

Прилад має експлуатуватися у вибухобезпечному приміщенні за відносної вологості до 80%.

Атмосфера не має містити кислоти, лугу та інші агресивні елементи.

Корпус приладу та відкриті електропровідні частини системи опалення мають бути заземлені. Конструкція заземлювача має відповідати вимогам ПУЕ. Опір уземлення котла — не більш ніж 4 Ом.

Дріт живлення й заземлення приладу мають мати переріз, не менший за зазначений у п.6 таблиці 1.

Комутаційна та керувальна котлом електроапаратура має бути розрахована на струми, не менш зазначених у п.3 таблиці 1.

Система опалення, у яку монтується прилад, не має містити будь-якої запірної або регульованої арматури на ділянці до Групи безпеки або розширювального бака.

Перед вхідним патрубком бака має бути встановлений фільтр грубого очищення теплоносія (фільтр-божевик).

Теплоносій (вода або низькозамерзаюча рідина) має мати електропровідність, що не перевищує значення п.5 таблиці 1.

5. Монтаж

Перед встановленням водонагрівача проведіть його огляд на предмет брак видимих пошкоджень і наявності сторонніх предметів усередині після транспортування і зберігання.

Водонагрівач може встановлюватися вертикально або горизонтально.

У разі горизонтального монтажу корпус водонагрівача необхідно зорієнтувати так, щоб прорізи робочої частини корпусу розташовувалися вгорі та внизу — для найкращої циркуляції води, що нагрівається. Така умова виконується, якщо під час встановлення «нульова» клемма (N) зорієнтована вгору або вниз (див. фото).

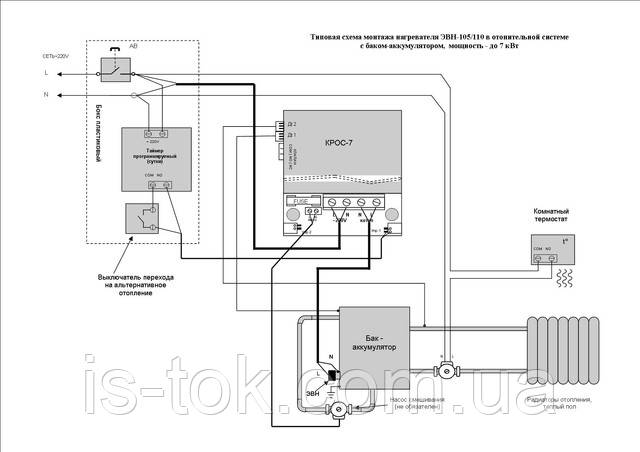

Монтаж електричної схеми мають проводити фахівці-електрики (п.4), строго дотримуючись вимог справжнього Руководства та монтажних схем на конкретну автоматику.

Для монтажу необхідно використовувати мідний дріт, перетин і марка якого відповідають вимогам П.6 таблиці 1 і вимогам нормативних документів на встановлювану автоматику та додаткове обладнання.

Під час під'єднання дротів до клемників необхідно суворо дотримуватися місця під'єднання «фази» (L) і «ноля» (N) — відповідно до інформаційних табличками клемників електрообладнання.

6. Приготування теплоносія

Головний і визначальний параметр теплоносія для електродного водонагрівача — його електропровідність. Електропровідність — це множинне вираження здатності розчину проводити електричний струм. Одиниця вимірювання електропровідності — S/sm (S — «Сименс»). Чим вище числове значення електропровідності теплоносія — тим вища струм і, відповідно, потужність нагрівача. Прилад для вимірювання електропровідності розчинів — кондуктом.

Числове вираження електропровідності назад пропорційне числовій уяві питомого опору теплоносія, яке вимірюється в Ом/см. Т.е., чим нижче числове значення питомого опору — тим вища струм (і потужність) нагрівача.

Найефективніша робота всіх електродних нагрівачів досягається за електропровідності теплоносія на рівні 300...500 μS/sm (удельний опір 1600...1300 Ом/см) за температури 20 °C (за зміни температури теплоносія значення теж змінюється).

Якщо для керування роботою водонагрівача ЕВН використовується напівпровідникова автоматика з функцією регулювання потужності («КРОС-7» або «ГАЗДА RN-105», і аналогічні) електропровідність теплоносія може бути в межах 300...1500 μS/sm. Тобто як теплоносія можна використовувати водопровідну воду.

Під час використання механічної автоматики («БАК-5-К» й аналогічні)  - електропровідність теплоносія має становити 350...450 μS/sm. У такому разі як теплоносія можуть використовуватися або спеціалізована низькозамерзаюча рідина (для побудови незамерзальних опалювальних систем), або приготований на основі води розчин, що має вказаний рівень електропровідності.

Для самостійного приготування теплоносія рекомендується застосовувати очищену від усіх домішок (дистильовану, дощову, талу) воду, у якій розчиняється активатор АТ-400 (постачається в пляшках на 10/25/50/100 літрів води). Такий теплоносій буде мати електропровідність 400 μS/sm і мати низку корисних якостей для всієї системи (див. в описі АТ-400).

Для приготування теплоносія можна також використовувати харчову соду (натрій двовуглекислий) — з розрахунку 30 г на 100 л води.

Теплоносій необхідно готувати в чистій скляній або пластиковій ємності. Через 15...20 хвилин після повного розчинення соди виміряти кондуктером електропровідність отриманого теплоносія. Якщо значення не дорівнює 350...450 μS/sm, його необхідно змінити коригуванням до потрібного, тобто додаванням харчової соди (електропровідність збільшується) або дистильованої води (електропровідність зменшується).

 Якщо немає кондукометра — залити в систему первинно приготований розчин (30 г. соди на 100 л води) і коригувати в процесі первинного пуску водонагрівача. Усувається вона в вимірі за амперметром або струмовимірювальними кліщами мінімального струму на початку запуску  і/або максимального струму  у разі досягнення максимальної (заданої) температури води та припасування струму до паспортних значень (поковані в розділі 8 "Запуск системи, експлуатація та технічне обслуговування". Припасування струму виробляти  додаванням у теплоносій харчової соди (ток зростає) або дистильована вода (ток зменшується) через заміщення порцій теплоносія порціями коригувальної рідини.

7.  Керування водонагрівачем

Є безліч автоматичних пристроїв для керування електродним водонагрівачем, тому вибір потрібно зробити, з огляду на параметри конкретної системи:

7.1. За виглядом теплоносія.

Якщо нагрівач використовується в закритій системі з приготованим теплоносіям (см. п.6) — керування можна проводити «механічною» автоматикою, комутація навантаження, в якій виробляється всілякими реле (контакторами). У цій групі: накладні терморегулятори, терморегулятори з виносним датчиком, блок автоматики БАК-5-К і його аналоги.

Якщо потрібно нагріти непідготовлену або проточну воду — керування можна проводити тільки напівпровідниковою автоматикою з регулюванням потужності нагрівання. У цій групі: контролер-регулятор «КРОС-7», регулятор «ГАЗДА RN-105/110» і їх аналоги.

7.2. За потужністю.

Обрана автоматика має бути розрахована на комутацію відповідної потужності. Під час вибору «механічної» автоматики рекомендується «запас» потужності 15...30%.

7.3. За додатковими функціональними можливостями.

Всі перераховані вище типи автоматик забезпечують автоматичне підтримання температури теплоносія на встановленому користувачем рівні.

Друга функція — керування насосом. Якщо немає насоса:

· «механічною» автоматикою слугуватимуть накладні терморегулятори, терморегулятори з виносним датчиком і аналогічна апаратура;

·  напівпровідникова автоматика — регулятор «ГАЗДА RN-105/110» та аналоги.

Якщо потрібне керування насосом:

· «механічна» автоматика — блок автоматики БАК-5-К і його аналоги;

·  напівпровідникова автоматика — контролер-регулятор «Крос-7».

       Третя функція — можливість приєднання зовнішніх пристроїв керування. Наприклад, під'єднання кімнатного термостата для керування системою за температурою повітря або під'єднання добового таймера для використання нічного тарифу на електроенергію. Такий керівний вхід мають:

·  «механічна» автоматика — блок автоматики БАК-5-К і його аналоги;

· напівпровідникова автоматика — контролер-регулятор «КРОС-7», регулятор «ГАЗДА RN-105/110».

Найбільший набір функціональних можливостей має контролер-регулятор     «КРОС-7». Ця автоматика неабияк спрощує запуск і експлуатацію системи з електродним водонагрівачем, має широкі функціональні можливості та найвищий ступінь захисту від усіх відомих ризиків експлуатації електричних опалювальних систем:

· Комутація силових ланцюгів нагрівача та насоса виробляється напівпровідниковими приладами, чим досягнута безшумність (немає клацань контакторів), надійність (немає зносу контактів), безпека (неможлива «залипання» і пригорання контактів)

· Плавне регулювання та стабілізація потужності нагрівача — користувач може плавно встановлювати (стабілізувати) потужність на рівні 5...100%

· Застосування як теплоносія водопровідної води

· Можливість експлуатації опалювальної системи у разі вимкнення електроенергії, встановивши споживану потужність водонагрівача під наявне джерело резервного живлення

· Система повністю працездатна та зберігає параметри у разі коливань напруги мережі від 150 до 265 В

· Керування двома системами циркуляції теплоносія — окремий канал (датчик температури та керівна група контактів триходового клапана) для облаштування системи гарячого водопостачання (у літню пору — без нагрівання опалювальної системи) або теплого підлоги, зі встановленням незалежних температур у системах

· Можливість паралельного під'єднання необмеженої кількості зовнішніх пристроїв керування (кімнатні термостати, радіокеровані виконавчі механізми, комутатори системи «Розумний будинок» тощо)

8. Запуск системи, експлуатація та технічне обслуговування

Незалежно від стану трубопроводів і радіаторів опалювальної системи (нові або б/у), всю систему перед закачуванням приготованого теплоносія необхідно ретельно промити, для чого закачати чисту воду в систему, під'єднати циркуляційний насос на 3...6 годин. Якщо система стара, промивання необхідно із застосуванням інгібітора корозії — згідно з інструкцією на його застосування, або активатора АТ-400 у подвійній концентрації. Одночасно з промиванням усунути всі течі в системі.

Після цього промивну воду треба повністю злити й очистити фільтр-брукавик.

Закачати приготований теплоносій у систему.

Перед першим запуском системи необхідно переконатися в завершеності монтажу електротехнічної та сантехнічної частин системи, перевірити правильність і надійність кріплення дротів і обладнання.

Запустіть систему — увімкніть живлення автоматики та встановіть бажані параметри роботи. Контролюйте показники температури теплоносія  і струму водонагрівача, і звіряйте їх із наведених у таблиці 2.

Під час запуску системи опалення в охолодженому приміщенні великої площі та тривалого зростання температури води в системі рекомендується на час виходу нагрівача на режим вимкнути 30-50% радіаторів. Це дасть змогу скоротити час нагрівання води в «укороченій» системі опалення й зменшити загальний час коригування електропровідності теплоносія, якщо таке буде необхідно.

Якщо після виходу на максимальну температуру води струм не відповідає значенню таблиці 2, тобто виникає потреба коригування електропровідності теплоносія,  то на час додавання чергової порції соди або дистильованої води необхідно відкрити всі радіатори та дочекатися повного перемішування води в усій системі.

Якщо після виходу «укороченої» системи на заданий режим струм відповідає паспортному —  увімкнути всі радіатори і дочекатися режиму для всієї системи опалення, після чого знову заміряти струм навантаження. Якщо за температури 65 °C  струм споживання водонагрівача є в межах, зазначених у таблиці 2 —  настроювання системи можна вважати завершеним.

Через 7...10 днів експлуатації системи (особливо актуально для систем зі старими трубопроводами та радіаторами) заміряти струм і за потреби знову коригувати електропровідність теплоносія.

Подальша експлуатація водонагрівача не передбачає жодного втручання користувача, крім коригування параметрів автоматики для отримання потрібних параметрів роботи системи.

Треба розуміти, що економічність опалювальної системи — це передусім добра теплоізоляція обігріваного приміщення.

Якщо система працює коректно — водонагрівач не передбачає його технічне обслуговування, крім перевірки затягування гайок кріплення дротів — один раз на рік, перед початком опалювального сезону.

У опалювальній системі необхідно після закінчення кожного опалювального сезону очищати фільтр-брудовитик.

У період експлуатації системи з відкритим розширювальним баком доливати в нього до нормального рівня:

· дистильовану (дощову, талу) воду — якщо зменшення рівня відбувається через випаровування;

· «базовий» (см. п.6) теплоносій, якщо зменшення рівня відбувається через течі, що з'явилося

9. Можливі несправності та способи їх усунення

10. Комплект постачання

1.   Електродний водонагрівач ЕВН-105/110                   1 шт

2.   Посібник з експлуатації / Паспорт                           1 экз.

3.   Індивідуальне паковання                                                  1 комплект

11. Правила зберігання

Електродні водонагрівачі ЕВН мають зберігатися в пакованні виробника в опалюваних приміщеннях за температури від +1 до +25 °C за відносної вологості до 80%.

Штабелювання — не більш ніж 10 штук.

12. Гарантійні зобов'язання

Гарантійний термін експлуатації — 24 місяці з дня продажу.

Упродовж гарантійного терміну виробник безплатно виробляє ремонт водонагрівача за дотримання користувачем вимог цього Руководства.

Для створення гарантійного ремонту надання цього Паспорта обов'язково!

Водонагрівач ЕВН не підлягає гарантійному ремонту (обслугову) у випадках:

1. Умови експлуатації не відповідають вимогам Руководства з експлуатації.

2. Водонагрівач використовується не за призначенням або в комплектації, що не відповідає керуванню з експлуатації.

3. Корпус водонагрівача або його частини мають сліди механічних пошкоджень або корозії від агресивних речовин.

4. Наявність бруду та/або сторонніх предметів усередині водонагрівача.
