Паспорт "ВОДОНАГРІВАЧІ ЕЛЕКТРОДНІ ОДНОФАЗНІ"

Паспорт "ВОДОНАГРІВАЧІ ЕЛЕКТРОДНІ ОДНОФАЗНІ"

1.Призначення

Електродні водонагрівачі «GAZDA» призначені для:

· Облаштування індивідуальних систем опалення замкнутого типу

· Побудови комбінованих систем опалення замкнутого типу шляхом паралельного підключення електродного водонагрівача до існуючого котла (газовій, твердопаливному, чи іншого виду)

· Облаштування систем теплої підлоги

· Побудови системи гарячого водопостачання - при роботі на теплообмінник

2. Пристрій і принцип роботи

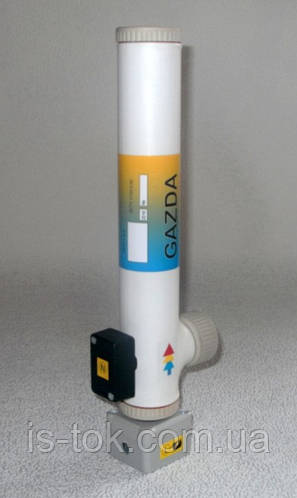

Водонагрівач «GAZDA» складається з металевого корпусу з вхідним і вихідним патрубками, і штирьового електрода, встановленого в герметичний корпус через ізолятор.

Корпус водонагрівача, його вхідний і вихідний патрубки надійно ізольовані - для безпечної і надійної роботи при електроживленні через прилади УЗО або диференціальні вимикачі навантаження.

Принцип роботи електродного водонагрівача - пряме перетворення електричної енергії в теплову при проходженні змінного струму через теплоносій від одного електрода до іншого. Тому потужність нагрівача безпосередньо залежить від електропровідності (питомого опору) теплоносія.

Функцію другого електрода виконує металевий корпус водонагрівача, тому, в цілях безпеки, до корпусу підключаються провід «нуль», а до штыревому електроду - провід «фаза».

Відмінною особливістю роботи електродних водонагрівачів є плавне збільшення споживаного струму і, відповідно, збільшення потужності, що віддається в систему, пропорційно зростанню температури теплоносія.

Електроди водонагрівачів КЕ виконані зі сплаву чорних металів, а електроди водонагрівачів КЕН - зі сплаву кольорових металів.

3. Основні технічні характеристики

Таблиця 1

4. Вказівка заходів безпеки

Водонагрівач використовує небезпечна для життя напруга!

Монтаж електричної схеми живлення і управління водонагрівачем повинні виробляти електрики, вивчили цей посібник з експлуатації та мають відповідні кваліфікацію і допуск.

При експлуатації і технічному обслуговуванні водонагрівачів необхідно дотримуватись вимог «Правил технічної експлуатації електроустановок споживачів» і «Правил техніки безпеки при експлуатації електроустановок споживачів».

Водонагрівач повинен експлуатуватися у вибухобезпечному приміщенні при відносній вологості до 80%.

Атмосфера не повинна містити кислоти, луги та інші агресивні елементи.

Відкриті електропровідні частини системи опалення повинні бути заземлені. Конструкція заземлювача повинна відповідати вимогам ПУЕ. Опір заземлення котла - не більш 4 Ом.

Дроти живлення водонагрівача повинні мати переріз не менше зазначених в п. 7 таблиці 1.

Комутаційна і керуюча водонагрівачем електроапаратура повинна бути розрахована на струм не менше зазначених в п. 5 таблиці 1.

Система опалення, в яку монтується водонагрівач, не повинна містити будь-яких запірної або регулюючої арматури на ділянці від вихідного патрубка котла до Групи безпеки або розширювального бака.

Перед вхідним патрубком водонагрівача повинен бути встановлений фільтр грубого очищення теплоносія (фільтр-грязьовик).

Теплоносій (вода або низкозамерзающая рідина) повинен мати електропровідність, не перевищує значення п. 6 таблиці 1.

5. Монтаж в систему опалення

Перед установкою водонагрівача зніміть захисні заглушки і зробіть огляд на предмет відсутності видимих пошкоджень і наявності сторонніх предметів всередині водонагрівача після транспортування і зберігання.

Водонагрівач повинен встановлюватися строго вертикально, на негорючій стіні (цегла, бетон, пінобетон тощо).

Водонагрівач повинен кріпитися до стіни хомутами, що поставляються в комплекті (п. 10).

В системі без циркуляційного насоса водонагрівач повинен бути закріплений таким чином, щоб його вхідний патрубок, що розташована нижче осі нижнього патрубка найближчого радіатора.

Для всіх систем - від нижньої точки водонагрівача до підлоги повинна залишитися відстань, не менше висоти водонагрівача - для можливості вилучення електрода для його обслуговування.

Якщо водонагрівач встановлюється в систему без циркуляційного насоса, висота вертикального стояка над водонагрівачем повинна відповідати проекту.

Якщо водонагрівач встановлюється в систему з циркуляційним насосом, висота вертикального стояка над водонагрівачем - не менше 0,4 м (для роботи водонагрівача на найближчий радіатор при виході з ладу насоса).

Система опалення повинна мати фільтр грубого очищення теплоносія (фільтр-грязьовик), встановлений перед вхідним патрубком водонагрівача.

Система опалення закритого типу обов'язково повинна містити Групу безпеки (клапан надлишкового тиску, манометр і автоматичний) на горизонтальному ділянці - як можна ближче до вертикального стояка виходу водонагрівача.

Ділянку системи опалення від виходу водонагрівача до Групи безпеки повинен бути виконаний з металевих труб і сполучної арматури.

6. Приготування теплоносія

Головний і визначальний параметр теплоносія для електродного водонагрівача - його електропровідність. Електропровідність - це чисельне вираження спроможності розчину проводити електричний струм. Одиниця виміру електропровідності - S/sm (S -«Сіменс»). Чим вище числове значення електропровідності теплоносія - тим вище струм і, відповідно, потужність водонагрівача. Прилад для вимірювання електропровідності розчинів - кондуктометр.

Числовий вираз електропровідності назад пропорційно числового виразу питомого опору теплоносія, який вимірюється в Ом/див. тобто, чим нижче числове значення питомого опору - тим вище струм (і потужність) водонагрівача.

Найбільш ефективна робота електродних водонагрівачів досягається при електропровідності теплоносія на рівні 300...500 μs/sm (питомий опір 1600...1300 Ом/см) при температурі 20°С (при зміні температури теплоносія значення теж змінюється). Більш точне значення для конкретної марки водонагрівача визначається конструкцією даного водонагрівача - а саме, робочою площею електродів.

Для водонагрівачів «GAZDA» электропроводуость теплоносія має становити 350/450 μs/sm (див. п. 6 таблиці 1).

Тому, в якості теплоносія для електродного водонагрівача можуть використовуватися або спеціалізована низкозамерзающая рідина (для побудови незамерзаючих опалювальних систем), або приготований на основі води розчин, мають вказаний рівень електропровідності.

Для самостійного приготування теплоносія рекомендується застосовувати очищену від всіх домішок (дистильовану, дощову, снігову) воду, в якій розчиняється харчова сода (натрій двовуглекислий) з розрахунку 30 грамів на 100 л води. При цьому кількість приготовленого «базового» теплоносія повинна перевищувати ємність системи на 20...30%. Надлишок теплоносія потрібно злити в зручну ємність і зберігати - він знадобиться при появі течі або для підлива в систему з відкритим розширювальним баком.

Теплоносій необхідно готувати у чистій скляній або пластикової ємності. Через 15...20 хвилин після повного розчинення соди виміряти кондуктометром електропровідність отриманого теплоносія. Якщо значення не дорівнює 350(450) μs/sm, його необхідно змінити коригуванням до потрібного, тобто додаванням харчової соди (електропровідність збільшується) або дистильованої води (електропровідність зменшується).

Якщо немає кондуктометра - залити в систему первинно приготований розчин (30 грамів соди на 100 л води) і виконати коригування в процесі первинного пуску водонагрівача. Вона полягає у вимірюванні по амперметру або токоизмерительными кліщами мінімального струму на початку запуску водонагрівача і/або максимального струму при досягненні максимальної (заданої) температури води на виході з водонагрівача, і підгонки струму до паспортним значенням (зазначені в розділі 8 "Запуск системи, експлуатація і технічне обслуговування"). Припасування струму виробляти додаванням в теплоносій харчової соди (струм зростає) або дистильованої води (струм зменшується) шляхом заміщення порцій теплоносія порціями коригувальної рідини.

7. Варіанти і монтаж автоматики управління водонагрівачем

Для управління системами опалення з водонагрівачами «GAZDA» компанія «IS-TOK» поставляє три варіанти автоматики: «Класика» (релейний), «Люкс» (релейний) і «Люкс»-KROS (напівпровідникова).

7.1. Автоматика «Класика» - управляє водонагрівачем і насосом, автоматично утримуючи задану користувачем температуру теплоносія.

Крім цього, автоматика має комутаційний вхід для підключення кімнатного термостата або іншого керуючого апарату.

Автоматика змонтована в пластиковому боксі, в комплект входять (див. Рис.1):

1 - автоматичний вимикач

2 - контактор

3 - терморегулятор «GAZDA G105-NZ»

4 - цифровий датчик температури DS18B20 (1м)

7.2. Автоматика «Люкс» управляє системою опалення та системою забезпечення гарячою водою, має вбудовані добовий таймер, амперметр з захистом від перепадів струму, і багато інші функції, що дозволяють облаштувати економічну автоматизовану систему обігріву приміщення з двома різними котлами і контуром гарячої води.

Автоматика змонтована в пластиковому боксі, в комплект входять (див. Рис.2):

1 - автоматичний вимикач

2 - контактор

3 - терморегулятор «GAZDA G352 -25 (50)»

4 - цифровий датчик температури DS18B20 (1м) системи опалення

5 - цифровий датчик температури DS18B20 (5м) системи ГВП

7.3. Автоматика «Люкс» - KROS - це контролер-регулятор опалювальної системи «KROS». Дана автоматика значно спрощує запуск та експлуатацію системи з електродним водонагрівачем, має широкі функціональні можливості і найвищу ступінь захисту від усіх відомих ризиків експлуатації електричних опалювальних систем:

· Комутація силових ланцюгів проводиться напівпровідниковими приладами, ніж досягнута безшумність (відсутність клацань контакторів), надійність (немає зносу контактів), безпека (неможливо «залипання» і пригорання контактів)

· Плавне регулювання і стабілізація потужності водонагрівача - користувач може плавно регулювати (і стабілізувати) потужність на рівні 5...100% , що дозволяє вибрати найбільш економічний режим роботи (особливо при слабких електричних мережах)

· Відображення поточних рівнів параметрів на цифровому дисплеї

· Взаимозависимое управління двома котлами - електродним і газовим водонагрівачем (другим) котлом

· Програмований добовий таймер з годинником реального часу виробляє включення/вимикання/перемикання котлів з добовою програмою, заданої користувачем. Наприклад, для використання нічного тарифу на електроенергію, програмують роботу електрокотла з 23.00 до 7.00, а в інший час доби буде дана роздільна команда роботи газовій (другого) котла.

· Застосування в якості теплоносія водопровідної води за електропровідністю до 1000 μs/sm

· Система повністю працездатна і зберігає параметри при коливаннях напруги мережі від 150 до 265 В

· Управління двома системами циркуляції теплоносія - окремий канал (датчик температури і керуюча група контактів триходового клапана) для облаштування системи гарячого водопостачання (в літній час - без нагрівання опалювальної системи) або теплої підлоги, з установкою незалежних температур в системах

· Можливість паралельного підключення необмеженої кількості зовнішніх керуючих пристроїв (кімнатні термостати, радіокеровані виконавчі механізми, система «Розумний будинок», і т. д.)

Повнофункціональна схема підключень системи представлена на Рис.3, де:

1 - контролер KROS-5 (10)

2 - водонагрівач електродний

3 - насос системи опалення

4 - датчик температури першої системи опалення

5 - клапан* або насос системи ГВП

6 - датчик температури системи ГВП

7 - зовнішній керуючий пристрій (ВП)

8 - керований газовий (другий) котел

Детальний опис керуючих автоматик - у Паспорті відповідної моделі.

Допускається робота водонагрівачів «GAZDA» з автоматикою інших виробників за умови відповідності її технічних характеристик вимогам цього Керівництва.

Монтаж електричної схеми повинні проводити фахівці електрики (п. 4), суворо дотримуючись вимог цього Керівництва та монтажних схем на конкретну автоматику.

Для монтажу необхідно використовувати мідний провід, перетин і марка якого відповідають вимогам п. 7 таблиці 1 і вимогам нормативних документів встановлюється на автоматику і додаткове обладнання.

При підключенні проводів до клемника необхідно суворо дотримуватися місця підключення «фази» (L) і «нуля» (N) - відповідно з інформаційними табличками клемників електрообладнання.

8. Запуск системи, експлуатація і технічне обслуговування

Незалежно від стану трубопроводів і радіаторів опалювальної системи (нові чи б/у), всю систему перед закачуванням приготованого теплоносія необхідно ретельно промити, для чого закачати чисту воду в систему, підключити циркуляційний насос на 3...6 годин. Якщо система стара, промивання необхідно проводити із застосуванням інгібітору корозії - згідно інструкції на його застосування. Одночасно з промиванням усунути течі в системі.

Після цього промивальну воду треба повністю злити і очистити фільтр-грязьовик.

Закачати приготований теплоносій у систему.

Перед першим запуском системи необхідно переконатися в завершеності монтажу електротехнічної і сантехнічної частин системи, перевірити правильність і надійність кріплення проводів і обладнання.

Запустіть систему - увімкніть живлення автоматики та виберіть бажані параметри роботи. Контролюйте показники температури теплоносія на виході з водонагрівача і струму водонагрівача, і звіряйте їх з наведеними в таблиці 2.

При запуску системи опалення в охолодженому приміщенні великої площі і тривалому зростанні температури води в системі рекомендується на час виходу водонагрівача на режим вимкнути 30-50% радіаторів. Це дозволить скоротити час нагріву води в «укороченою» системі опалення і зменшити загальний час коригування електропровідності теплоносія, якщо таке буде необхідно.

Якщо після виходу на максимальну температуру води струм не відповідає значенню таблиці 2, тобто виникає необхідність коригування електропровідності теплоносія, то на час додавання чергової порції соди або дистильованої води необхідно відкрити всі радіатори і дочекатися повного перемішування води у всій системі.

Якщо після виходу «укороченою» системи на заданий режим струм відповідає паспортному - включити всі радіатори і дочекатися усталеного режиму для всієї системи опалення, після чого знову заміряти струм навантаження. Якщо при температурі 65°С струм споживання водонагрівача знаходиться в межах, зазначених у таблиці 2 - налаштування системи можна вважати завершеною.

Через 7...10 днів експлуатації системи (особливо актуально для систем зі старими трубопроводами та радіаторами) зробити виміри струму і, при необхідності, знову провести коригування електропровідності теплоносія.

Подальша експлуатація водонагрівача не передбачає якого-небудь втручання користувача, крім коригування налаштувань параметрів автоматики для найбільш комфортного та економічного обігріву приміщення.

Слід розуміти, що економічність опалювальної системи - це, перш за все, хороша теплоізоляція приміщення, що обігрівається і погодозалежне управління нагріванням(кімнатний термостат).

Якщо система працює коректно - водонагрівач не передбачає його технічне обслуговування, крім перевірки затягування гайок кріплення проводів - один раз на рік, перед початком опалювального сезону.

В опалювальній системі необхідно по закінченню кожного опалювального сезону очищати фільтр-грязьовик.

В період експлуатації системи з відкритим розширювальним баком доливати в нього до нормального рівня:

· дистильовану (дощову, снігову) воду - якщо зменшення рівня відбувається за рахунок випаровування;

· «базовий» (див. п. 6) теплоносій, якщо зменшення рівня відбувається за з'явилася течі

9. Можливі несправності та способи їх усунення

10. Комплект постачання

1. Водонагрівач «GAZDA» КЕ(Н)-1-2,0/4,0/6,0/8,0 1 шт

2. Кріплення (хомут 1 1/4") 2 комплекти

3. Керівництво по експлуатації / Паспорт 1 екз.

4. Індивідуальна упаковка 1 комплект

11. Правила зберігання

Водонагрівачі «GAZDA» повинні зберігатися в упаковці виробника в опалювальних приміщеннях при температурі від +1 до +25 С при відносній вологості до 80%.

Штабелювання - не більше 10 штук.

12. Гарантійні зобов'язання

Гарантійний термін експлуатації водонагрівачів моделей КЕ - 36 місяців, моделей КЕН - 60 місяців з дня продажу.

Протягом гарантійного терміну виробник безоплатно проводить ремонт водонагрівача при дотримання користувачем вимог цієї інструкції.

Для проведення гарантійного ремонту надання даного Паспорта обов'язково!

Водонагрівач «GAZDA» не підлягає гарантійному ремонту (обслуговуванню) у випадках:

1. Умови експлуатації не відповідають вимогам Керівництва з експлуатації.

2. Водонагрівач використовується не за призначенням або в комплектації, що не відповідає Керівництву з експлуатації.

3. Корпус водонагрівача або його частини мають сліди механічних пошкоджень або корозії від агресивних речовин.

4. Наявність бруду та/або сторонніх предметів всередині водонагрівача.
