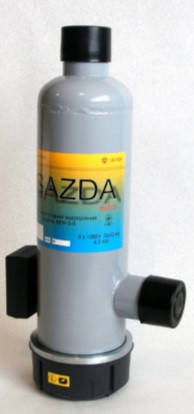

Паспорт "ВОДОНАГРІВАЧІ ЕЛЕКТРОДНІ ТРИФАЗНІ" КЕ/КЕН-3-18,25,50

Паспорт "ВОДОНАГРІВАЧІ ЕЛЕКТРОДНІ ТРИФАЗНІ" КЕ/КЕН-3-18,25,50

ВОДОНАГРІВАЧІ ЕЛЕКТРОДНІ

ТРИФАЗНІ


1.Призначення

Електродні водонагрівачі «GAZDA» призначені для:

· Облаштування індивідуальних систем опалення замкнутого типу

· Побудови комбінованих систем опалення замкнутого типу шляхом паралельного підключення електродного водонагрівача до існуючого котла (газовій, твердопаливному, чи іншого виду)

· Облаштування систем теплої підлоги

· Побудови системи гарячого водопостачання - при роботі водонагрівача на теплообмінник

2. Пристрій і принцип роботи

Трифазний електродний водонагрівач складається з металевого корпусу з вхідним і вихідним патрубками, штирьових електродів, встановлених в корпус через герметичні ізолятори, і клем в захисних кожухах для підключення проводів живлення.

Принцип роботи електродного водонагрівача - пряме перетворення електричної енергії в теплову при проходженні змінного струму через теплоносій від одного електрода до іншого.

Функцію нульового електрода виконує корпус водонагрівача, тому до нього підключаються дроти «нуль» і «земля», а до штыревым електродів - проводи фаз.

Нагрівальним елементом в електродному водонагрівачі служить теплоносій, тому від його електропровідності (питомого опору) безпосередньо залежить потужність водонагрівача.

Електроди водонагрівачів КЕ виконані зі сплаву чорних металів, а електроди водонагрівачів КЕН - зі сплаву кольорових металів.

3. Основні технічні характеристики

4. Вказівка заходів безпеки

Водонагрівач використовує небезпечна для життя напруга!

Монтаж електричної схеми живлення і управління водонагрівачем повинні виробляти електрики, вивчили цей посібник з експлуатації та мають відповідні кваліфікацію і допуск.

При експлуатації і технічному обслуговуванні водонагрівачів необхідно дотримуватись вимог «Правил технічної експлуатації електроустановок споживачів» і «Правил техніки безпеки при експлуатації електроустановок споживачів».

Водонагрівач повинен експлуатуватися у вибухобезпечному приміщенні при відносній вологості до 80%.

Атмосфера не повинна містити кислоти, луги та інші агресивні елементи.

Корпус водонагрівача і відкриті електропровідні частини системи опалення повинні бути заземлені. Конструкція заземлювача повинна відповідати вимогам ПУЕ. Опір заземлення котла - не більш 4 Ом.

Провід живлення та заземлення водонагрівача повинні мати переріз не менше зазначених в п. 7 таблиці 1.

Комутаційна і керуюча водонагрівачем електроапаратура повинна бути розрахована на струм не менше зазначених в п. 5 таблиці 1.

Система опалення, в яку монтується водонагрівач, не повинна містити будь-яких запірної або регулюючої арматури на ділянці від вихідного патрубка котла до Групи безпеки або розширювального бака.

Перед вхідним патрубком водонагрівача повинен бути встановлений фільтр грубого очищення теплоносія (фільтр-грязьовик).

Теплоносій (вода або низкозамерзающая рідина) повинен мати електропровідність, не перевищує значення п. 6 таблиці 1.

5. Монтаж в систему опалення

Перед установкою водонагрівача зніміть захисні заглушки і зробіть огляд на предмет відсутності видимих пошкоджень і наявності сторонніх предметів всередині водонагрівача після транспортування і зберігання.

Водонагрівач повинен встановлюватися строго вертикально, на негорючій стіні (цегла, бетон, пінобетон тощо).

Водонагрівач повинен кріпитися до стіни хомутами, що поставляються в комплекті(п. 10). Труби, приєднувані до водонагрівача, повинні мати своє кріплення до стіни.

В системі без циркуляційного насоса водонагрівач повинен бути закріплений таким чином, щоб його вхідний патрубок, що розташована нижче осі нижнього патрубка найближчого радіатора.

При монтажі - від нижньої точки водонагрівача до підлоги повинна залишитися відстань, не менше висоти котла - для можливості вилучення електродів при їх заміні або очищення.

Якщо водонагрівач встановлюється в систему без циркуляційного насоса, висота вертикального стояка над водонагрівачем повинна відповідати проекту.

Якщо водонагрівач встановлюється в систему з циркуляційним насосом, висота вертикального стояка над водонагрівачем - не менше 0,4 м (для роботи водонагрівача на найближчий радіатор при виході з ладу насоса).

Система опалення повинна мати фільтр грубого очищення теплоносія (фільтр-грязьовик), встановлений перед вхідним патрубком водонагрівача.

Система опалення закритого типу обов'язково повинна містити Групу безпеки (клапан надлишкового тиску, манометр і автоматичний) на горизонтальному ділянці - як можна ближче до вертикального стояка виходу водонагрівача.

Ділянку системи опалення від виходу водонагрівача до Групи безпеки повинен бути виконаний з металевих труб і сполучної арматури.

   6. Приготування теплоносія

Головний і визначальний параметр теплоносія для електродного водонагрівача - його електропровідність. Електропровідність - це чисельне вираження спроможності розчину проводити електричний струм. Одиниця виміру електропровідності - S/sm (S -«Сіменс»). Чим вище числове значення електропровідності теплоносія - тим вище струм і, відповідно, потужність нагрівача. Прилад для вимірювання електропровідності розчинів - кондуктометр.

Числовий вираз електропровідності назад пропорційно числового виразу питомого опору теплоносія, який вимірюється в Ом/див. тобто, чим нижче числове значення питомого опору - тим вище струм (і потужність) нагрівача.

Найбільш ефективна робота всіх електродних нагрівачів досягається при електропровідності теплоносія на рівні 300...500 μs/sm (питомий опір 1600...1300 Ом/см) при температурі 20°С (при зміні температури теплоносія значення теж змінюється).

Якщо для управління роботою електродного нагрівача використовується напівпровідникова автоматика з функцією регулювання потужності («КРОС» і аналогічні) електропровідність теплоносія може бути в межах 300...1000 μs/sm. Тобто, в якості теплоносія можна використовувати водопровідну воду.

При використанні механічної автоматики («GAZDA G351-3-25» і аналогічні) - електропровідність теплоносія має становити 350...450 μs/sm. В такому випадку в якості теплоносія може використовуватися або спеціалізована низкозамерзающая рідина (для побудови незамерзаючих опалювальних систем), або приготований на основі води розчин, мають вказаний рівень електропровідності.

Для самостійного приготування теплоносія рекомендується застосовувати очищену від всіх домішок (дистильовану, дощову, снігову) воду, в якій розчиняється активатор АТ-400 (поставляється в пляшках на 10/25/50/100 літрів води). Такий теплоносій буде мати електропровідність 400 μs/sm і володіти рядом корисних якостей для всієї системи (див. в описі АТ-400).

Для приготування теплоносія можна також використовувати харчову соду (натрій двовуглекислий) - з розрахунку 30 гр. на 100 л води.

Теплоносій необхідно готувати у чистій скляній або пластикової ємності. Через 15...20 хвилин після повного розчинення соди виміряти кондуктометром електропровідність отриманого теплоносія. Якщо значення не дорівнює 350...450 μs/sm, його необхідно змінити коригуванням до потрібного, тобто додаванням харчової соди (електропровідність збільшується) або дистильованої води (електропровідність зменшується).

Якщо немає кондуктометра - залити в систему первинно приготований розчин (30 гр. соди на 100 л води) і виконати коригування в процесі первинного пуску котла. Вона полягає у вимірюванні по амперметру або токоизмерительными кліщами мінімального струму на початку запуску та/або максимального струму при досягненні максимальної (заданої) температури води, і підгонки струму до паспортним значенням (зазначені в розділі 8 "Запуск системи, експлуатація і технічне обслуговування"). Припасування струму виробляти додаванням в теплоносій харчової соди (струм зростає) або дистильованої води (струм зменшується) шляхом заміщення порцій теплоносія порціями коригувальної рідини.

7. Варіанти і монтаж автоматики керування котлом

Для управління системами опалення з трифазними водонагрівачами компанія «GAZDA» поставляє три варіанти автоматики: «Економ», «Класика» і «Люкс».

7.1. Автоматика «Економ» управляє нагрівачем і насосом по команді від кімнатного термостата, автоматично утримуючи задану користувачем температуру в приміщенні. Незважаючи на простоту, передбачений режим «економний» - зниження температури на 3°C на 6 годин. При активації цього режиму, установлене зниження температури буде циклічно повторюватися (цикл - 24 години), поки режим не буде деактивовано.

Крім цього, автоматика має другий комутаційний вхід для підключення другого термостата або іншого керуючого апарату.

В комплект автоматики входять (див. Рис.1):

1 - автоматичний вимикач С25/С40/С100

2 - комутатор навантаження КН-40, здійснює включення/вимикання насоса і нагрівача сфиксированной затримкою включення нагрівача після включення насоса

3 - контактор 3 х 25/40/100А

4 - кімнатний термостат «AURATON-3003»

(або аналогічний)

5 - бокс, в якому змонтовані автоматичний вимикач 1, комутатор навантаження 2 і 3 контактор

7.2. Автоматика «Класика» управляє нагрівачем і насосом по командах від двох термостатів: кімнатного, і термостата температури теплоносія, автоматично утримуючи задану користувачем температуру в приміщенні при постійній (встановленої користувачем) температурі теплоносія.

Температура теплоносія підтримується на заданому користувачем діапазоні одноканальним терморегулятором, виносний датчик якого прикріплений до вихідного патрубка нагрівача. В комплект автоматики входять (див. Рис.2):

1 - автоматичний вимикач С25/С40/С100

2 - комутатор навантаження КН-40, здійснює включення/вимикання насоса і нагрівача з фіксованою затримкою включення нагрівача після включення насоса

3 - контактор 3 х 25/40/100А

4 - терморегулятор одноканальний

PT16/D01

5 -кімнатний термостат «AURATON-3003» (або аналогічний)

6 - цифровий датчик температури DS18B20

7 - бокс, в якому змонтовані автоматичний вимикач 1, комутатор навантаження 2 і терморегулятор 3

Монтаж електричної схеми повинні проводити фахівці-електрики (п. 4), суворо дотримуючись вимог цього Керівництва та монтажних схем на конкретну автоматику.

Для монтажу необхідно використовувати мідний провід, перетин і марка якого відповідають вимогам п. 7 таблиці 1 і вимогам нормативних документів встановлюється на автоматику і додаткове обладнання.

При підключенні проводів до клемника необхідно суворо дотримуватися місця підключення «фази» (L) і «нуля» (N) - відповідно з інформаційними табличками клемників електрообладнання.

7.3. Автоматика «Люкс» - це контролер-регулятор опалювальної системи «КРОС». Дана автоматика значно спрощує запуск та експлуатацію системи з електродним нагрівачем, що має широкі функціональні можливості і найвищу ступінь захисту від усіх відомих ризиків експлуатації електричних опалювальних систем:

· Комутація силових ланцюгів нагрівача і насоса проводиться напівпровідниковими приладами, ніж досягнута безшумність (відсутність клацань контакторів), надійність (немає зносу контактів), безпека (неможливо «залипання» і пригорання контактів)

· Плавне регулювання і стабілізація потужності нагрівача - користувач може встановлювати (стабілізувати) потужність на рівні 5...100%, що дозволяє вибрати найбільш економічний режим роботи (особливо при слабких електричних мережах)

· Застосування в якості теплоносія водопровідної води за електропровідністю до 1000 μs/sm

· Можливість експлуатації опалювальної системи при відключенні електроенергії, встановивши споживану потужність котла під наявний джерело безперебійного живлення або бензиновий генератор

· Система повністю працездатна і зберігає параметри при коливаннях напруги мережі на ± 30%

· Управління двома системами циркуляції теплоносія - окремий канал (датчик температури і керуюча група контактів триходового клапана) для облаштування системи гарячого водопостачання (в літній час - без нагрівання опалювальної системи) або теплої підлоги, з установкою незалежних температур в системах

· Можливість паралельного підключення необмеженої кількості зовнішніх керуючих пристроїв (кімнатні термостати, радіокеровані виконавчі механізми, комутатори системи «Розумний будинок», і т. д.)

Повнофункціональна схема системи представлена на Рис.3, де:

1 - контролер «КРОС»

2 - цифровий датчик температури теплоносія

3 - триходовий клапан

4 - цифровий датчик температури окремого каналу

5 -кімнатний термостат «AURATON» (або аналогічний)

У стандартному комплекті постачання - контролер-регулятор КРОС (1) і два цифрових датчика температури DS18B20 (2 і 4).

Компанія «GAZDA» щорічно вдосконалить вироблену керуючу автоматику, тому необхідно використовувати схему підключення, наведену в її Паспорті .

Допускається робота котлів «GAZDA» з автоматикою інших виробників за умови відповідності її технічних характеристик вимогам цього Керівництва.

8. Запуск системи, експлуатація і технічне обслуговування

Незалежно від стану трубопроводів і радіаторів опалювальної системи (нові чи б/у), всю систему перед закачуванням приготованого теплоносія необхідно ретельно промити, для чого закачати чисту воду в систему, підключити циркуляційний насос на 3...6 годин. Якщо система стара, промивання необхідно проводити із застосуванням інгібітору корозії - згідно інструкції на його застосування. Одночасно з промиванням усунути течі в системі.

Після цього промивальну воду треба повністю злити і очистити фільтр-грязьовик.

Закачати приготований теплоносій у систему.

Перед першим запуском системи необхідно переконатися в завершеності монтажу електротехнічної і сантехнічної частин системи, перевірити правильність і надійність кріплення проводів і обладнання.

Запустіть систему - увімкніть живлення автоматики та виберіть бажані параметри роботи. Контролюйте показники температури теплоносія на виході з нагрівача і струму фаз, і звіряйте їх з наведеними в таблиці 2.

При запуску системи опалення в охолодженому приміщенні великої площі і тривалому зростанні температури води в системі рекомендується на час виходу нагрівача на режим вимкнути 30-50% радіаторів. Це дозволить скоротити час нагріву води в «укороченою» системі опалення і зменшити загальний час коригування електропровідності теплоносія, якщо таке буде необхідно.

Якщо після виходу на максимальну температуру води струм не відповідає значенню таблиці 2, тобто виникає необхідність коригування електропровідності теплоносія, то на час додавання чергової порції соди або дистильованої води необхідно відкрити всі радіатори і дочекатися повного перемішування води у всій системі.

Якщо після виходу «укороченою» системи на заданий режим струм відповідає паспортному - включити всі радіатори і дочекатися усталеного режиму для всієї системи опалення, після чого знову заміряти струм навантаження. Якщо при температурі 65°С струм споживання нагрівача перебуває у межах, зазначених у таблиці 2 - налаштування системи можна вважати завершеною.

Через 7...10 днів експлуатації системи (особливо актуально для систем зі старими трубопроводами та радіаторами) зробити виміри струму і, при необхідності, знову провести коригування електропровідності теплоносія.

Подальша експлуатація нагрівача не передбачає якого-небудь втручання користувача, крім коригування налаштувань параметрів автоматики для найбільш комфортного та економічного обігріву приміщення.

Слід розуміти, що економічність опалювальної системи - це, перш за все, хороша теплоізоляція приміщення, що обігрівається.

Якщо система працює коректно - водонагрівач не передбачає його технічне обслуговування, крім перевірки затягування гайок кріплення проводів - один раз на рік, перед початком опалювального сезону.

В опалювальній системі необхідно по закінченню кожного опалювального сезону очищати фільтр-грязьовик.

В період експлуатації системи з відкритим розширювальним баком доливати в нього до нормального рівня:

· дистильовану (дощову, снігову) воду - якщо зменшення рівня відбувається за рахунок випаровування;

· «базовий» (див. п. 6) теплоносій, якщо зменшення рівня відбувається за з'явилася течі



9. Можливі несправності та способи їх усунення

10. Комплект постачання

1. Водонагрівач «GAZDA» КЕ/КЕН-3-18/25/50 1 шт

2. Кріплення (хомут 1 1/4") 2 шт

3. Керівництво по експлуатації / Паспорт 1 екз.

4. Індивідуальна упаковка 1 комплект



                                              11. Правила зберігання

Водонагрівачі «GAZDA» повинні зберігатися в упаковці виробника в опалювальних приміщеннях при температурі від +1 до +25 С при відносній вологості до 80%.

Штабелювання - не більше 10 штук.

12. Гарантійні зобов'язання

Гарантийный срок эксплуатации - 5 лет со дня продажи.

В течение гарантийного срока изготовитель безвозмездно производит ремонт водонагревателя при соблюдении пользователем требований данного Руководства.

Для произведения гарантийного ремонта предоставление данного Паспорта обязательно!

Водонагреватель «GAZDA» не подлежит гарантийному ремонту (обслуживанию) в следующих случаях:

1. Условия эксплуатации не соответствуют требованиям Руководства по эксплуатации.

2. Прибор используется не по назначению или в комплектации, не соответствующей Руководству по эксплуатации.

3. Корпус приладу або його частини мають сліди механічних пошкоджень або корозії від агресивних речовин.

4. Наявність бруду та/або сторонніх предметів всередині водонагрівача.
