- Програмування роботи системи опалення протягом доби (вбудований добовий таймер)
- Усунення незручностей запуску системи з електродним котлом
- Управління двома системами циркуляції (двоконтурний нагрів)
- Регулювання і стабілізація струму споживання
- вбудований амперметр
- Працездатність системи при значних коливаннях напруги мережі
- Два універсальних входу для управління
- Усунення головних недоліків Тенових котлів
- Багаторівнева система захисту
- безшумність
- Гарантія - 3 роки
1. Призначення
Контролери-регулятори КROS призначені для забезпечення безпечної автоматичної роботи трифазних електроопалювальних систем на базі електродних і Тенових котлів з підтриманням встановлених теплового і часового режимів і параметрів споживання електроенергії.
КROS одночасно управляє двома котлами і двома системами циркуляції теплоносія (містить окремий канал - датчик температури і керуючу групу контактів електроклапана/другого насоса - для облаштування системи гарячого водопостачання (в літній час - без нагрівання опалювальної системи) або теплої підлоги), з установкою незалежних температур в системах.
Прилади КROS забезпечують безпечну та ефективну роботу електродних котлів в опалювальних системах з будь-якого матеріалу, дозволяючи при цьому використовувати в якості теплоносія звичайну воду.
2. Пристрій і принцип роботи

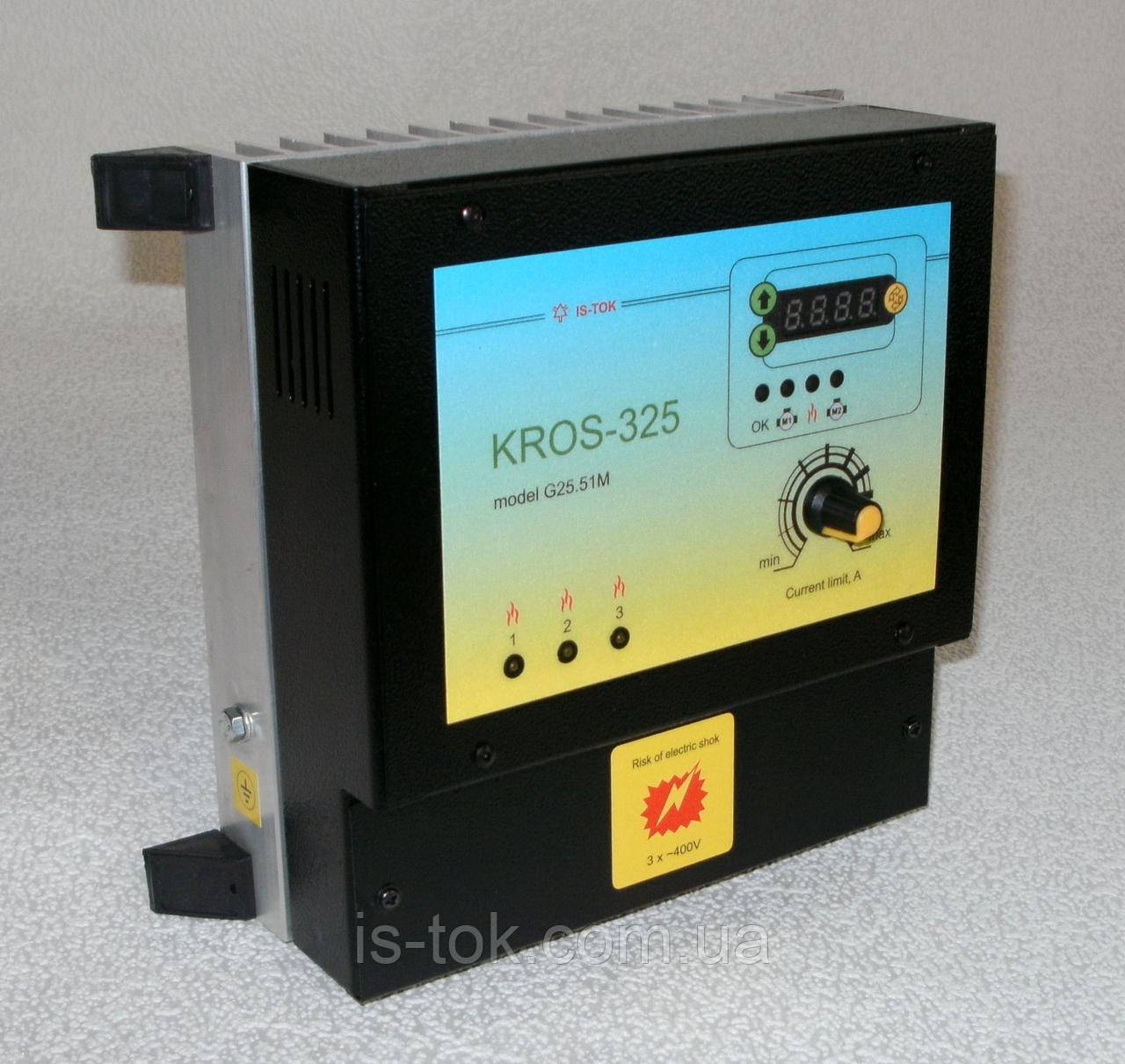

КROS - це пристрій з мікропроцесорним управлінням і напівпровідникової комутацією навантажень (котел і насос).
Встановлені і поточні параметри роботи системи відображаються на дисплеї і світлодіодами.
Функціонально КROS складається з добового таймера, п'яти контролерів і керованих ними трифазного регулятора потужності котла, електронного ключа керування насосом, реле управління триходовим клапаном (або додатковим насосом) і реле управління другим котлом.
Програмований добовий таймер з годинником реального часу виробляє включення/вимикання/перемикання котлів з добовою програмою, заданої користувачем. Наприклад, для використання нічного тарифу на електроенергію, програмують роботу електрокотла з 23.00 до 7.00, а в інший час доби буде дана роздільна команда роботи газовій (другого) котла.
Контролер струму котла обмежує і стабілізує струм (потужність) кожної фази на рівні, встановленим користувачем ручкою на передній панелі. Наприклад, для котла потужністю 9 кВт встановлюють значення максимального струму на рівні 14А. Після цього струм на будь-якому електроді котла не перевищить встановлене значення при будь-яких обставин (стрибки напруги в мережі, підвищення провідності теплоносія та ін). Регулювання плавне, з відображенням поточного значення струму котла на цифровому табло.
Друга функція даного контролера - захист системи від короткого замикання (КЗ) в навантаженні, при виникненні якого відбувається негайне відключення котла з подальшим самостійним перезапуском системи через 5 с.
Контроллер температуры датчика Dt1 (первой системы) отключает электрокотел и Насос 1 (через установленное пользователем время задержки) при достижении температуры датчика Dt1 значения верхнего порога, установленного пользователем. Температура датчика Dt1 не может быть выше установленного значения даже в случаях, когда внешние управляющие приборы, подключенные к KROS, продолжают выдавать команду «Нагрев».
При снижении температуры до уровня нижнего порога, установленного пользователем, контроллер включит Насос 1, и (через установленное пользователем время задержки) электрокотел.
Одночасно з включенням/виключенням Насоса1 проводиться перемикання реле управління другим котлом.
Контролер температури датчика Dt2 (другої системи) призначений, в першу чергу, для гарячого водопостачання, і тому має пріоритет над усіма керуючими сигналами, крім контролерів напруги мережі і струму електрокотла.
Керує електрокотлом і Насосом 2, або, залежно від установок користувача, Насосом 1, газовим котлом і електроклапаном (перемикає рух гарячого теплоносія у другу систему).
При досягненні температури датчика Dt2 верхнього значення (встановлюється користувачем) контролер виробляє комутацію навантажень і поступається пріоритет управління.
При зниженні температури датчика Dt2 до нижнього значення (встановлюється користувачем) контролер знову отримує пріоритет управління навантаженнями.
Контролер зовнішніх керуючих пристроїв дозволяє управляти системою опалення різними типами пристроїв - від простого вимикача до комп'ютера («Розумний будинок»), при цьому кількість керуючих пристроїв, одночасно підключених до KROS, не обмежена.
Командою «нагрів» для керуючого входу є замикання його контактів.
Контролер внутрішньої температури захищає КROS від перегріву внутрішніх і зовнішніх (радіатор) частин приладу для запобігання виходу з ладу шляхом відключення живлення котла і насоса. Після охолодження приладу контролер автоматично відновлює роботу системи зі збереженням раніше встановлених параметрів.
3. Основні технічні характеристики
Детальний опис - у розділі «Статті» («Технічні документи»)
