Акустичний електронний вимикач АВЗ-300К

Призначення

Акустичні вимикачі (АВЗ) призначені для автоматичного увімкнення електричних приладів (ламп, вентиляторів, сирен тощо) у разі появи звуків і автоматичного вимкнення приладів через встановлений відрізок часу від останнього звуку.

Світлоакустичні вимикачі (АВС)  виконують функції, аналогічні акустичним, але дають змогу працювати під'єднаних приладів тільки в темну пору доби.

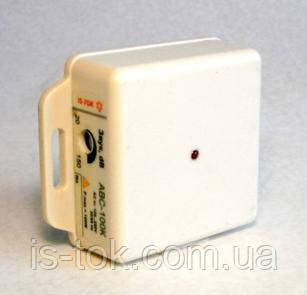

Вимикачі в корпусі (буква «К» в найменуванні моделі — наприклад, АВС-100К) призначені для кріплення на стіну як усередині приміщення, так і зовні.

Безкорпусні вимикачі призначені для встановлення в кабельні короба або корпус керованого приладу.

Технічні характеристики

Схеми під'єднання

Внимание! Якщо навантаженням є НЕ ЛАМПА НАКАЛІВАННЯ — видаліть з плати конденсатор С2 (220 mF 10V)

АВЗ-100, АВЗ-300, АВС-100, АВС-300 (безскопусні)

АВЗ-100К, АВЗ-300К, АВС-100К, АВС-300К

     ПРИМІЧАННЯ:

1. Місця під'єднання фазного «L» й нульового «N» дротів живлення для вимикачів — не мають значення, але можуть бути важливі для навантаження!

2.  Нульові («N») клеми вимикача з'єднані між собою!:

  Т., можливе під'єднання всіх моделей вимикачів за схемою:

Комплект постачання

  1. Електронний вимикач                                 - 1шт

  2. Посібник з експлуатації (Паспорт)             - 1 экз.

  3. Індивідуальне паковання                                  - 1 компл.

Гарантійні зобов'язання

    Виробник гарантує працездатність пристрою у разі дотримання споживачем вимог з експлуатації, зазначених у цьому Руководстві.

   Гарантійний термін експлуатації — 24 місяці з дня продажу. Упродовж гарантійного терміну виробник безплатно ремонтує прилади, що вийшли з ладу.

   Гарантійний ремонт не проводиться у випадках:

· закінчення гарантійного терміну експлуатації;

· немає паспорта або штампа продавця із зазначенням дати продажу;

· прилад має видимі ушкодження корпусу або деталей, а також сліди корозії від рідини всередині;

· вийшов із ладу силовий ключ (симістор) і/або захисний запобіжник, що свідчить про перевищення допустимого рівня напруги живлення або потужності завантаження, або наявність короткого замикання в навантаженні.
