Електричні котли GAZDA призначені для:
· Облаштування індивідуальних систем опалення замкнутого типу
· Побудова комбінованих систем опалення замкнутого типу через паралельне під'єднання електродного котла в наявній системі газового (твердопаливного та ін.) котла
· Облаштування систем теплої підлоги
· Побудові системи гарячого водопостачання (ГВС) — за умови роботи котла на теплообмінник
3. Пристрій і функції

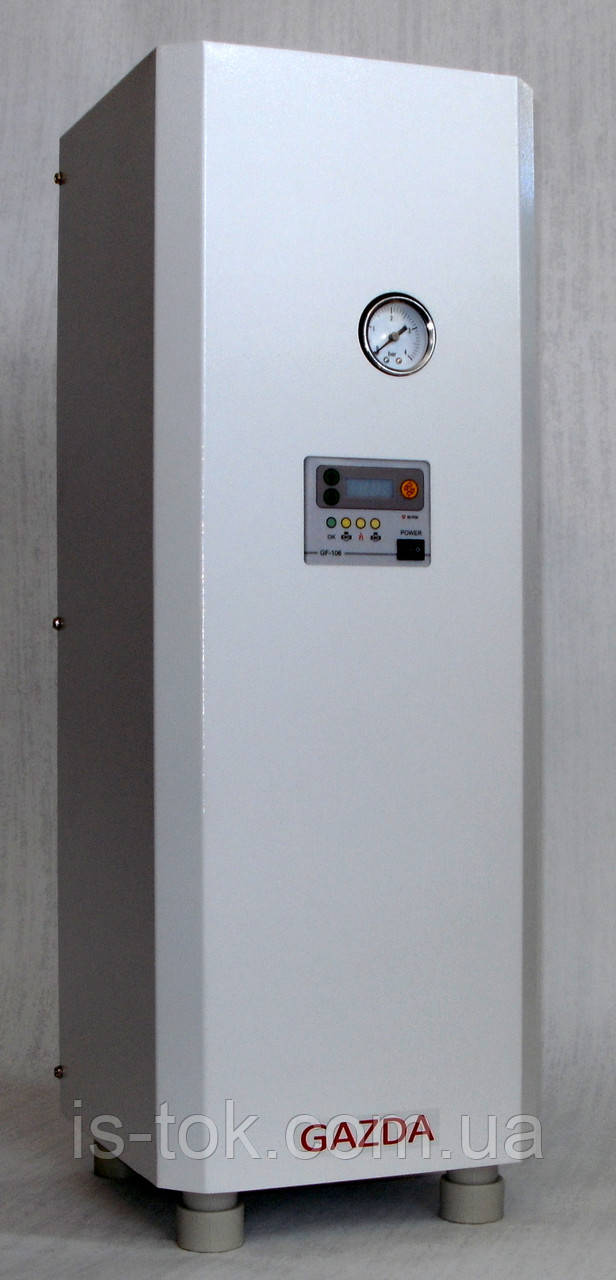

Настінний водогрейний котел «GAZDA» містить у собі все обладнання теплогенераторного вузла, а саме:
· водонагрівач;
· розширювальний бак;
· циркуляційний насос;
· група безпеки (манометр, автоматичний повітровідвідник, клапан надлишкового тиску);
· фільтр грубого очищення теплоносія;
· блок керування
Водонагрівач котла — електродного типу, складається з металевого корпусу з вхідним і вихідним патрубками, і штирового електрода зі сплаву кольорових металів, встановленого в корпус через герметичний ізолятор.
Принцип роботи електродного нагрівача — пряме перетворення електричної енергії на теплову під час проходження змінного струму через теплоносій.
Нагрівальним елементом в електродному нагрівачі слугує теплоносій, тому від його електропровідності (удельного опору) безпосередньо залежить потужність котла.
Блок керування котла «GAZDA» — мікропроцесорний, забезпечує автоматичну роботу та контроль усіх вузлів системи для забезпечення встановлених користувачем температур теплоносія, повітря в приміщенні, гарячої води для душу.
Комутація водонагрівача — напівпровідникова, забезпечується плавний запуск і зупинка нагрівача, контроль, стабілізація й індикація споживаного струму, надшвидкий захист від перевищення сили струму.
Робота котла програмується в часі доби (5 програм) — для комфорту та використання пільгових тарифів на електроенергію.
Керувальний вхід забезпечує зовнішнє керування котлом. Наприклад, під'єднаний GSM-термостат забезпечить керування всією системою через мобільний телефон.
Окремий релейний вихід дає змогу погоджено з котлом керувати зовнішнім обладнанням. Приклади:
- система вентиляції приміщення — буде вмикатися тільки після зупинки роботи водонагрівача (або одночасна робота/установлення — залежно від використовуваних контактів керівного виходу);
- автомат розподілу потужності електромережі - для недопущення перевантажень;
— котел на іншому паливі — працюватиме, коли електричний зупинений добовим таймером (або одночасна робота/встановка котлів — залежно від використовуваних контактів керівного виходу).
Внутрішній насос примусово запускається кожні 5 хвилин (на 1 хвилину) для складання температури теплоносія всередині котла та в системі опалення.
Всі основні параметри роботи котла задаються користувачем кнопками на панелі керування та відбиваються на цифровому дисплеї.
№ п/п |
Характеристики |
Модель котла |
|||
GF- 102 |
GF- 104 |
GF- 106 |
GF- 108 |
||
1 |
Площа опалюваного приміщення (у разі тепловтрат 80W/м2, h ≤ 3m), м² |
30...40 |
50...65 |
75...95 |
100...120 |
2 |
Максимальний об'єм теплоносія, л |
30 |
45 |
60 |
75 |
3 |
Електропровідність теплоносія, μS/sm за 20 °C |
400 |
400 |
400 |
400 |
4 |
Напруга живлення 50/60 Гц, В |
~160...240 |
~160...240 |
~160...240 |
~160...240 |
5 |
Потужність, кВт: номінальна/ максимальна |
2,0 / 2,2 |
4,0 / 4,4 |
6,0 / 6,6 |
8,0 / 8,8 |
6 |
Ток котла, А номінальний/ максимальний |
9,1 / 10,0 |
18,2 / 20,0 |
27,3 / 30,0 |
36,4 / 40,0 |
7 |
Максимальна потужність виходу «Насос 2», Вт |
200 |
200 |
200 |
200 |
8 |
Переріз проводу живлення, (мідь) мм2 |
2,5 |
4,0 |
6,0 |
8,0 |
9 |
Струм у ланцюзі зовнішніх пристроїв керування, mA |
0,5 |
0,5 |
0,5 |
0,5 |
10 |
Межі встановлення температури теплоносія, oС |
+5...90 |
+5...90 |
+5...90 |
+5...90 |
11 |
Грани встановлення часу прокачування теплоносія, з |
5…120 |
5…120 |
5…120 |
5…120 |
12 |
Розмір патрубків під'єднання до системи |
Ду20(3/4”) |
Ду20(3/4”) |
Ду20(3/4”) |
Ду20(3/4”) |
13 |
Клас захисту від ураження ел. струмом |
1 |
1 |
1 |
1 |
14 |
Ступінь захисту від вологи |
IP34 |
IP34 |
IP34 |
IP34 |
15 |
Температура довкілля, oС |
0…+40 |
0…+40 |
0…+40 |
0…+40 |
16 |
Габаритні (установлювальні) розміри, мм |
215х580х215 |
215х580х215 |
215х580х215 |
215х580х215 |
17 |
Маса, кг |
15 |
15 |
15 |
15 |
Основні | |
---|---|
Стан | Новий |
Потужність номінальна | 2 кВт |
Призначення котла | Двуконтурний |
Коефіцієнт корисної дії | 99 % |
Вид пального | Електрика |
Теплоносій | Вода |
Електродний нагрівач | Так |
Вага | 15 кг |
Колір | Білий |
Кількість теплообмінників | 1 шт. |
Спосіб установки | Настінний |
Об'єм води в котлі | 2 л |
Країна виробник | Україна |
Гарантійний термін | 24 міс |
ТЕНовий нагрівач | Ні |
Додаткові характеристики | |
Безшумна комутація | Так |
Дисплей | Так |
Підключення бойлера непрямого | Так |
Захист від замерзання | Так |
Режим "тепла підлога" | Так |
Можливість підключення кімнатного термостата-програматора | Так |
Пульт дистанційного керування | Ні |
Циркуляційний насос | Так |
Опалення | |
Максимальний тиск розширювального бака | 6 бар |
Об'єм розширювального бака | 7 л |
Мінімальний робочий тиск системи опалення | 0 бар |
Максимальний робочий тиск системи опалення | 3 бар |
Максимальна температура в режимі опалення | 90 град. |
Мінімальна температура в режимі опалення | 10 град. |
Гаряче водопостачання | |
Мінімальний тиск в режимі ГВП | 0 бар |
Максимальний тиск в режимі ГВП | 4 бар |
Продуктивність гарячої води | 3 л/хв |
Мінімальний протік ГВП | 0 літр/хв |
Мінімальна температура в режимі ГВП | 10 град. |
Електричні параметри | |
Клас захисту корпусів електронного устаткування | IP44 |
Частота | 50 Гц |
Габаритні і приєднувальні розміри | |
Висота | 580 мм |
Ширина | 215 мм |
Вхід в систему опалення | 3/4" |
Повернення з системи опалення | 3/4" |
Глибина | 215 мм |
Користувацькі характеристики | |
Напруга мережі | ~160...240 |
Максимальна температура в режимі ГВП | 90 |
Матеріал теплообмінника | Сплав кольорових металів |
Виробник | НВО "GAZDA" |
- Ціна: 10 380 ₴
