Електричні котли «GAZDA» призначені для:
· Облаштування індивідуальних систем опалення замкнутого типу
· Побудови комбінованих систем опалення замкнутого типу шляхом паралельного підключення електродного котла в існуючу систему газового (твердопаливного та ін) котла
· Облаштування систем теплої підлоги
· Побудови системи гарячого водопостачання (ГВП) - за умови роботи на теплообмінник котла
3. Пристрій і функції

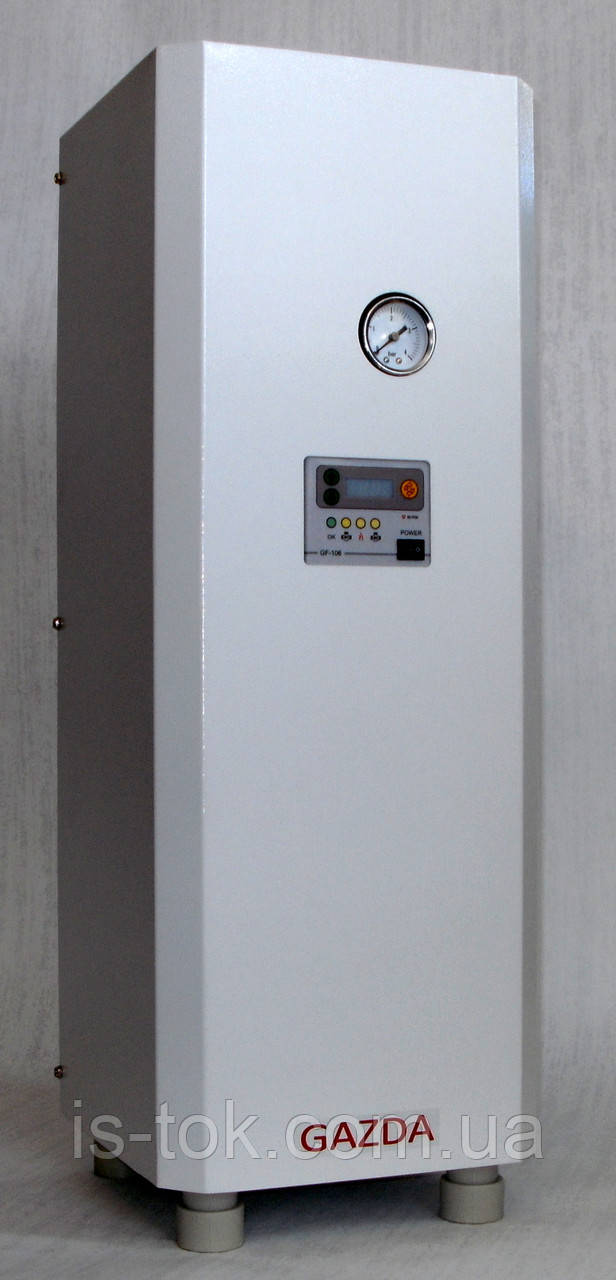

Настінний водогрійний котел «GAZDA» містить в собі все обладнання теплогенераторного вузла, а саме:
· водонагрівач;
· розширювальний бак;
· циркуляційний насос;
· група безпеки (манометр, автоматичний повітровідвідник, клапан надлишкового тиску);
· фільтр грубого очищення теплоносія;
· блок управління
Водонагрівач котла - електродного типу, складається з металевого корпусу з вхідним і вихідним патрубками, і штирьового електрода зі сплаву кольорових металів, встановленого в герметичний корпус через ізолятор.
Принцип роботи електродного нагрівача - пряме перетворення електричної енергії в теплову при проходженні змінного струму через теплоносій.
Нагрівальним елементом в електродному нагрівачі служить теплоносій, тому від його електропровідності (питомого опору) безпосередньо залежить потужність котла.
Блок управління котла «GAZDA» - мікропроцесорний, забезпечує автоматичну роботу і контроль всіх вузлів системи для забезпечення встановлених користувачем температур теплоносія, повітря в приміщенні, гарячої води для душу.
Комутація водонагрівача – напівпровідникова, забезпечується плавний запуск і зупинка нагрівача, контроль, стабілізація і індикація споживаного струму, надшвидка захист від перевищення сили струму.
Робота котла програмується під часу доби (5 програм) – для комфорту та використання пільгових тарифів на електроенергію.
Керуючий вхід забезпечує зовнішнє управління котлом. Наприклад, підключений GSM-термостат забезпечить управління всією системою по мобільному телефону.
Окремий релейний вихід дозволяє узгоджено з котлом управляти зовнішнім обладнанням. Приклади:
- система вентиляції приміщення - буде включатися тільки після зупинки роботи водонагрівача (або одночасна робота/зупинка - в залежності від використовуваних контактів керуючого виходу);
- автомат розподілу потужності електромережі - для недопущення перевантажень;
- котел на іншому паливі – буде працювати, коли електричний зупинений добовим таймером (або одночасна робота/зупинка котлів - в залежності від використовуваних контактів керуючого виходу).
Внутренний насос принудительно запускается каждые 5 минут (на 1 минуту) для сопоставления температуры теплоносителя внутри котла и в системе отопления.
Все основные параметры работы котла задаются пользователем кнопками на панели управления и отображаются на цифровом дисплее.
|
№ п/п |
Характеристики |
Модель котла |
|||
|
GF- 102 |
GF- 104 |
GF- 106 |
GF- 108 |
||
|
1 |
Площадь отапливаемого помещения (при теплопотерях 80W / м², h ≤ 3m), м² |
30...40 |
50...65 |
75...95 |
100...120 |
|
2 |
Максимальный объем теплоносителя, л |
30 |
45 |
60 |
75 |
|
3 |
Электропроводность теплоносителя, µS/sm при 20°С |
400 |
400 |
400 |
400 |
|
4 |
Напряжение питания 50/60 Гц, В |
~160...240 |
~160...240 |
~160...240 |
~160...240 |
|
5 |
Мощность, кВт: номинальная / максимальная |
2,0 / 2,2 |
4,0 / 4,4 |
6,0 / 6,6 |
8,0 / 8,8 |
|
6 |
Ток котла, А номинальный / максимальный |
9,1 / 10,0 |
18,2 / 20,0 |
27,3 / 30,0 |
36,4 / 40,0 |
|
7 |
Максимальная мощность выхода «Насос 2», Вт |
200 |
200 |
200 |
200 |
|
8 |
Сечение провода питания, (медь) мм² |
2,5 |
4,0 |
6,0 |
8,0 |
|
9 |
Ток в цепи внешних управляющих устройств, mA |
0,5 |
0,5 |
0,5 |
0,5 |
|
10 |
Пределы установки температуры теплоносителя, ºС |
+5...90 |
+5...90 |
+5...90 |
+5...90 |
|
11 |
Пределы установки времени прокачки теплоносителя, с |
5…120 |
5…120 |
5…120 |
5…120 |
|
12 |
Размер патрубков подключения в систему |
Ду20(3/4”) |
Ду20(3/4”) |
Ду20(3/4”) |
Ду20(3/4”) |
|
13 |
Класс защиты от поражения эл. током |
1 |
1 |
1 |
1 |
|
14 |
Степень защиты от влаги |
IP34 |
IP34 |
IP34 |
IP34 |
|
15 |
Температура навколишнього середовища, ºС |
0...+40 |
0...+40 |
0...+40 |
0...+40 |
|
16 |
Габаритні (настановні) розміри, мм |
215х580х215 |
215х580х215 |
215х580х215 |
215х580х215 |
|
17 |
Маса, кг |
15 |
15 |
15 |
15 |
